Дерево решений

В начале XX в. многие американские фермеры увлекались игрой в "15", за решение которой предлагался весьма солидный приз. На квадратном поле размером 4x4 размещались 15 фишек с числовыми номерами 1, 2, ..., 15.

Наличие одного свободного поля позволяло передвигать фишки по горизонтали и вертикали с целью их сортировки по возрастанию номеров. Позиция, за которую предлагалось вознаграждение в размере $100000, содержала единственное нарушение порядка — фишки с номерами 14 и 15 были переставлены местами. Позднее было доказано, что из этой позиции невозможно перейти к полностью упорядоченной последовательности фишек. Так что призовой комитет ничем не рисковал.

Более того, оказалось, что все позиции фишек делятся на две категории. Если суммарное количество нарушений порядка в исходной позиции было четным, то полная сортировка фишек возможна. И тогда единственный смысл игры (исключая простое времяпрепровождение) заключался в достижении полностью упорядоченной расстановки за минимальное количество ходов. Для определенности под ходом мы будем подразумевать перемещение одной фишки на свободное место (в реальной игре прибегают к одновременному сдвигу двух или трех фишек, расположенных в одной строке или одном столбце).

С целью сокращения количества переборов мы продемонстрируем аналогичную игру на поле размером 2x3, где расположены фишки с буквами А, В, С, I, S. Цель игры — за минимальное число ходов перевести заданную исходную позицию в позицию BASIC:

Идея решения этой задачи заключается в построении полного дерева решений, в верхушке которого располагается целевая позиция BASIC. Каждый последующий уровень дерева образуют позиции, полученные из предыдущей вершины за один ход. С целью удобства ввода начальной позиции и последующего отображения ходов пустая клетка у нас будет представлена символом "*".

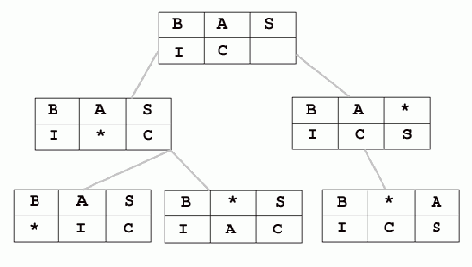

В нашей игре начало дерева может выглядеть следующим образом:

Естественно, что в очередной вершине дерева должна находиться позиция, не повторяющая предыдущие позиции. Так как общее количество перестановок из шести элементов равно 6!=720, то общее количество вершин в нашем дереве не будет превосходить эту границу. Более того, задача симметрична и из целевой позиции BASIC* можно будет породить ровно 359 новых вершин.

Для хранения дерева допустимых позиций используем два массива — массив строк tree, обеспечивающий хранение 360 шестисимвольных значений позиций, и числовой массив ind[360], в элементах которого будут фиксироваться индексы породивших строк. В нашем примере начальное заполнение массивов tree и ind может выглядеть следующим образом (табл. 6.1):

Таблица 6.1. Начальное заполнение массивов tree и ind

	Индекс строки	Значение строки	Ссылка на породившую строку
	0	BASIC*	-1
	1	BAIC*S	0
	2	BASI*C	0
	3	B*AICS	1
	4	B*SIAC	2
	5	BASIC	2
	6	BCAI*S	3

После того как построение полного дерева приводимых решений будет завершено, поиск оптимальной цепочки перестановок сводится к довольно простой процедуре. Сначала надо проверить, содержится ли исходная позиция среди вершин дерева. Если ее там нет, то заданная позиция не может быть сведена к позиции BASIC*. Если заданная позиция обнаружена в k-й вершине, то для восстановления цепочки переходов используем массив индексов породивших строк:

k1 = ind[k] - индекс предыдущей вершины, определяющей 1-й ход;

k2 = ind[k1l] - индекс вершины, определяющей 2-й ход;

k3 = ind[k2] - индекс вершины, определяющей 3-й ход;

....................................................

И это построение надо продолжать до тех пор, пока мы не встретим целевую вершину, у которой нет продолжения (ее индекс равен —1).

Совет 1 (общий)

Для построения дерева решений можно воспользоваться самым простым перебором: если пустая клетка находится на пересечении i-й строки и j-ro столбца, то теоретически с ней могут поменяться местами символы с индексами (i-l, j), (i+1, j), (i, j-1), (i, j + 1). На самом деле допустимых перемещений не четыре, а три или два, в зависимости от положения пустой клетки. Следовательно, в процедуре change придется позаботиться о проверке на принадлежность границам матрицы каждого кандидата на перемещение. И включать в дерево решений мы будем только те позиции, которые еще не встречались.



Совет 2 (общий)

Для удобства манипуляций со значениями вершин их целесообразно рассматривать и как одномерные строки, и как двумерные массивы 2x3, каждый элемент которых представлен соответствующим символом. Первое удобно для организации сравнения позиций, а второе—для перестановки фишек. Связь между одномерным индексом k и парой двумерных индексов (i,j) осуществляется по формулам:

k = i * 3 + j. i = k div 3. j = k mod 3.



Следует не забывать, что приведенные формулы справедливы, если индексы в массивах отсчитываются от 0, например так, как это делается в Си. Однако в строках Бейсика и Паскаля индексы символов отсчитываются от 1. Поэтому в соответствующих фрагментах программ введена соответствующая коррекция значения одномерного индекса k.

Совет 3 (общий)

Для более четкой организации структуры программы выделим следующие программные единицы:

level — процедура, порождающая новые вершины в дереве решений из позиции с индексом from;

change (il, jl) —процедура, осуществляющая обмен символа с указанными индексами, и символа "*", расположенного в позиции (i, j). Если новая позиция допустима и она еще не содержится в дереве решения, то процедура change присоединяет новую позицию к дереву решений и увеличивает значение счетчика вершин птах;

poisk — процедура, осуществляющая поиск исходной позиции роs 0 в дереве решений. Если исходная позиция найдена среди приводимых вершин, то процедура poisk осуществляет раскрутку цепочки ходов до главной вершины дерева;

print_tab(s) —процедура отображения очередного хода, представленного строкой s, в форме таблички размером 2x3. Координаты левого верхнего угла таблички на экране представлены глобальными переменными (х0, у0).

Программа 6_01.bas

DECLARE SUB change (il AS INTEGER, j1 AS INTEGER)

DECLARE SUB printTAB (s AS STRING)

DECLARE SUB level ()

DECLARE SUB poisk ()

REM Дерево решений BASIC

DEFINT A-Z

DIM SHARED x0 AS INTEGER, y0 AS INTEGER, nmax AS INTEGER, k AS INTEGER

DIM SHARED from AS INTEGER



DIM SHARED tree(360) AS STRING * 6, ind(360) AS INTEGER, pos0 AS STRING * 6

nmax = 1: x0 = 1: y0 -= 2

tree(0) = "BASIC*"

ind(0) = -1

CLS

INPUT "Введите строку с исходной позицией - ", pos0

FOR from = 0 TO nmax - 1:

level NEXT from poisk END

SUB change (il AS INTEGER, jl AS INTEGER)

DIM n AS INTEGER, kl AS INTEGER, tmp AS STRING, str2 AS STRING

IF (il < 0) OR (il > 1) OR (jl < 0) OR (jl > 2) THEN EXIT SUB

kl = il * 3 + jl + 1

str2 = tree(from)

tmp = MID$(str2, k, 1)

MID$(str2, k, 1) =MID$(str2, kl, 1)

MID$(str2, kl, 1) = tmp

FOR n = 0 TO nmax - 1

IF str2 = tree(n) THEN EXIT SUB

NEXT n

ind(nmax) = from

tree(nmax) = str2

nmax = nmax + 1 END SUB

SUB level

FOR k = 1 TO 6

IF MID$(tree(from), k, 1) = "*" THEN EXIT FOR

NEXT k

i = (k - 1} \ 3 ' номер строки

j = (k - 1) MOD 3' номер столбца

CALL change(i - 1, j)

CALL change(i + 1, j )

CALL change(i, j - 1)

CALL change(i, j + 1)

END SUB

SUB poisk

FOR q = 0 TO nmax - 1

IF pos0 = tree(q) THEN GOTO m

NEXT q

PRINT "Эта позиция не сводится к требуемой"

EXIT SUB

m:

CALL printTAB(tree(q))

q = ind(q)

IF q >= 0 THEN GOTO m

END SUB

SUB printTAB (s AS STRING)

LOCATE y0, x0: PRINT "+-+-+-+"

LOCATE y0 + 1, x0: PRINT " | ";

MID$(s, 1, 1);

PRINT "|"; MID$(s, 2, 1);

PRINT "|"; MID$(s, 3, 1); "I" LOCATE y0 + 2, x0:

PRINT "+-+-+-+" LOCATE y0 + 3, x0: PRINT "|"; MID$(s, 4, 1);

PRINT "|"; MID$(s, 5, 1);

PRINT "|"; MID$(s, 6, 1); " |" LOCATE y0 + 4, x0:

PRINT "+-+-+-+" x0 = x0 + 10

IF x0 = 81 THEN y0 = y0 + 5: x0 = 1

END SUB

Программа 6_01.с

#include <stdio.h>

#include <conio.h>

#include <string.h>

void level();

void change(int il, int J12);

void poisk(};

void print_tab(char* s);

char tree[360][7];

char pos0[7];

int ind[360];

int i,j,k,nmax=l;



int x0=l,y0=2;

int from;

void main() {

strcpy(&tree[0][0],"BASIC*");

ind[0]=-l;

clrscr();

printf("Введите строку с исходной позицией - ");

scanf("%s",pos0);

for(from=0; from<nmax; from++) level();

poisk () ;

getch ();

}

//---------------------------------

void level() {

for{k=0; k<6; k++)

if(tree[from][k]=='*')break;

i=k/3; //номер строки

j=k%3; //номер столбца

change (i-1,j);

change(i+1,j);

change(i,j-1);

change(i,j+1); }

//-------------------------------------

void change(int i1, int j1) { char tmp,str2[7];

int n,kl;

if(il<0 || i1>l || jl<0 | | jl>2) return;

kl=il*3+jl;

strcpy(str2, (char*)street from][0]);

tmp=str2[k]; str2[k]=str2[kl]; str2[kl]=tmp;

for(n=0; n<nmax; n++)

if(strcmp(str2,(char*)&tree[n][0])==0) return;

ind[nmax] =f rom;

strcpy((char*)stree[n] [0] , str2);

nmax++;

}

//--------------------------------------

void poisk() { char *p;

p=Stree[0][0] ;

for(int q=0; q<nmax; q++)

if(strcmp(pos0,p+q*7)==0) goto m;

printf("\ n Эта позиция не сводится к требуемой");

return;

m:

print_tab(p+q*7) ;

q=ind[q];

if(q>=0) goto m;

return;

}

//-------------------------------------------

void print_tab(char* s) { char top[]= "+-+-+-+";

charmid[]= "+-+-+-+";

char bottom[]="+-+-+-+";

gotoxy(x0,y0);

printf("%s",top);

gotoxy(x0,y0+l) ;

printf("|%c|%c!%c|",s [0],s [1],s [2]);

gotoxy(x0,y0+2);

printf("%s", mid);

gotoxy(x0,y0+3);

printf(";%ci%ci%c!",s[3],s[4],s[5]);

gotoxy(x0,y0+4);

printf("%s",bottom);

x0=x0+10;

if(x0==81){y0=y0+5;x0=l;} }

Программа 6_01.pas

program basic; uses Crt;

var

tree:array [0..359] of string[6];

pos0:string[6];

ind:array [0..359] of integer;

x0,y0,i,j,k,nmax,from:integer;

procedure print_tab(s:string);

begin

gotoxy(x0,y0);

write{'+-+-+-+' );

gotoxy(x0,y0+1);

write {' |',s[l],'|',s[2],'|',s[3],'|');



gotoxy(x0,y0+2);

write('|-+-+-|');

gotoxy(x0,y0+3);

write('!',s[4],'|',s[5],'|',s[6],'| ');

gotoxy(x0,y0+4);

write('+-+-+-+');

x0:=x0+10;

if(x0=81)then begin y0:=y0+5;

x0:=l;

end;

end;

procedure poisk;

var

q:integer;

label m; begin

for q:=0 to nmax-1 do

if pos0=tree[q] then goto m;

write(' Эта позиция не сводится к требуемой');

readln;

exit;

m:

print_tab(tree[q]};

q:=ind[q];

if q>=0 then goto m;

end;

procedure change(il,jl:integer);

var

tmp:char;

str2:string[6];

n,kl:integer; begin

if (i1<0)or (i1>l)or(j1<0)or(j1>2) then exit;

kl:=il*3+jl+l;

str2 : =tree.[ from] ;

tmp:=str2[k] ;

str2[k]:=str2[kl];

str2[kl]:=tmp;

for n:=0 to nmax-1 do

if str2=tree[n] then exit;

ind[nmax]:=from;

tree[nmax]:=str2;

inc(nmax); end;

procedure level; begin

for k:=l to 6 do

if tree[from] [k] = '*' then break;

i:=(k-l) div 3; {номер строки}

j:=(k-l) mod 3; {номер столбца}

change(i-1,j};

change(i+1,j);

change(i,j-1);

change(i,j+1);

end;

begin

nmax:=l;

x0:=l; y0:=2;

tree[0]:='BASIC*';

ind[0]:=-1;

clrscr;

write('Введите строку с исходной позицией');

read(pos0);

for from:=0 to 359 do level;

poisk;

readln;

end.
